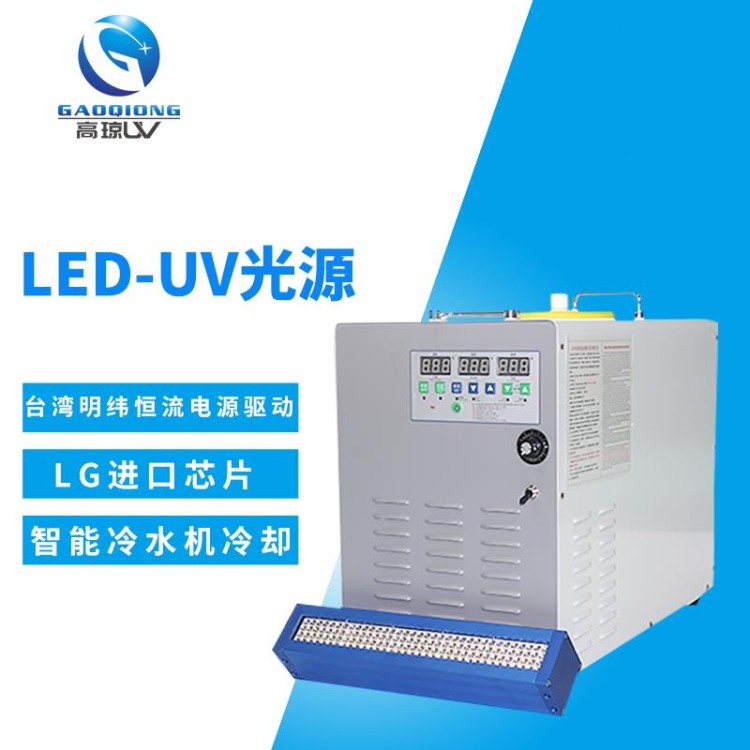

UV面光源在PCB行業中發揮著至關重要的作用，特別是在解決精密線路固化難題方面展現出顯著優勢。
傳統固化方式往往存在效率不高、均勻性差等問題，難以滿足現代電子制造對高精度和的要求。而UVLED面光源通過多個芯片陣列組合形成大面積均勻光照，能夠提供高強度的紫外光線覆蓋整個PCB板表面，確保每一部分都能得到充分的照射和均勻的固化效果。這不僅避免了局部未完全固化的風險，還極大提高了生產效率和產品質量穩定性。此外其能耗低的特點也有助于降低生產成本和環境負擔；長壽命的特性則減少了更換頻率和維護成本為生產線持續穩定運行提供了有力保障。更重要的是它還能適應不同材質和不同厚度涂層的需求實現定制化解決方案進一步提升了其在電子產品中的應用價值和應用范圍如5G通信設備中的高頻高速電路板等復雜結構件的處理上也能游刃有余地完成任務要求并達到佳性能表現狀態 。
總之 ， UV 面 光 源 以 其 優 異 的 特 性 為 PCB 行 業 帶 來 了 前 所 未 有 的 固 化 解 決 方 案 從 而 推 動 著 整 個 電 子 制 造 產 品 向 更 高 精 度 、更 可 靠 和 環 保 節 能 等 多 維 發 展 目 標 不 斷 進 步 與 升 級
